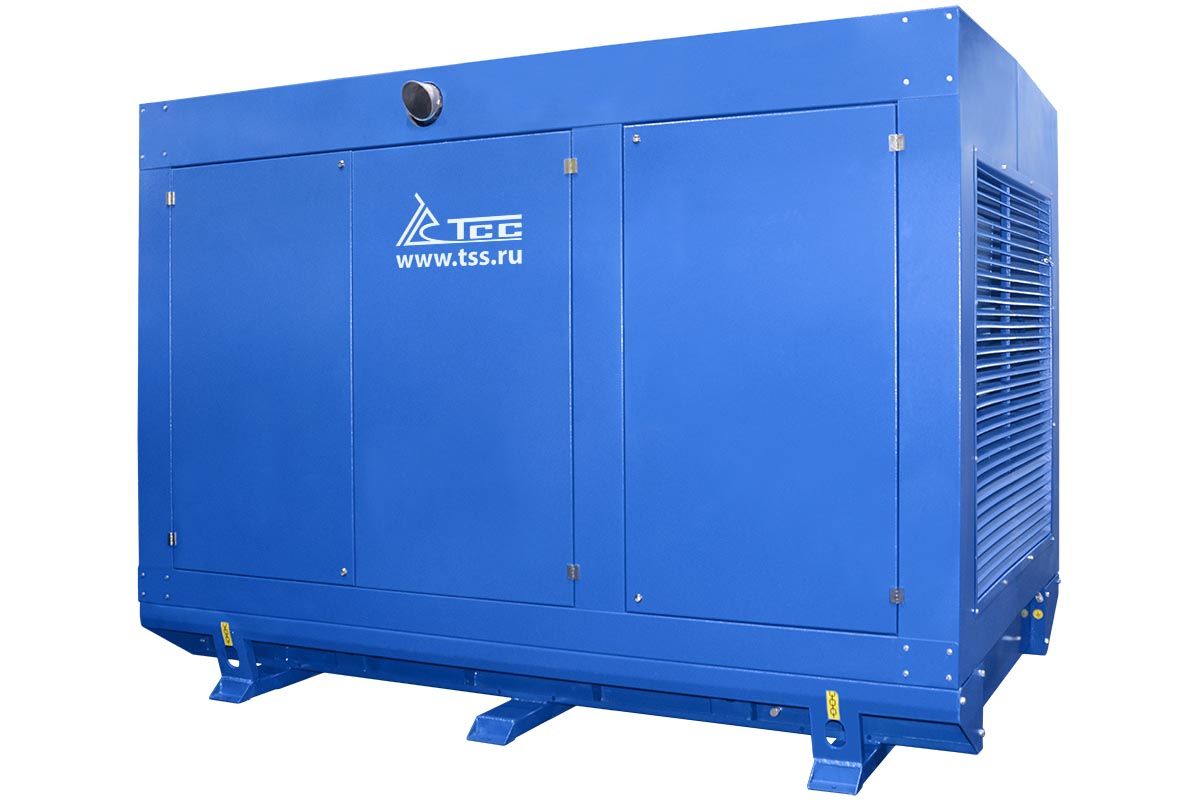

Дизельный генератор ТСС АД-120С-Т400 в погодозащитном кожухе с АВР 025085
Мощность ном., кВт | 120 |
Мощность макс., кВт | 132 |
Напряжение (В) | 230/400 |
Двигатель | TSS Diesel TDK 132 6LT |
Объём топливного бака (л) | 320 |
Габаритные размеры (Д;Ш;В; мм) | 2700x1140x1952 |
Масса, кг | 1570 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1650 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1320 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1260 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | FPT (Iveco) |
Масса, кг | 1420 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 3805 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2230 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 2895 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1650 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2230 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1320 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Baudouin |
Масса, кг | 1363 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 2895 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 3805 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1570 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Baudouin |
Масса, кг | 1363 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Масса, кг | 1860 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Масса, кг | 1860 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Масса, кг | 3660 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Масса, кг | 2145 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Масса, кг | 2145 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Масса, кг | 3660 |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Мощность ном., кВт | 120 |
Напряжение (В) | 230/400 |
Бренд двигателя | Doosan |
Масса, кг | 1860 |
-
Технические характеристики Дизельный генератор ТСС АД-120С-Т400 в погодозащитном кожухе с АВР 025085
Общие характеристики Артикул 025085 Мощность ном., кВт 120 Мощность макс., кВт 132 Мощность ном., кВА 150 Мощность макс., кВА 165 Коэффициент мощности 0.8 Напряжение (В) 230/400 Количество фаз 3 Частота, Гц 50 Исполнение В кожухе Степень автоматизации 2 (автозапуск) Тип кожуха Погодозащитный кожух Степень изоляции Н Точность регулировки напряжения (± %) 1 Регулятор напряжения да Количество опорных подшипников 1 Шаг обмотки 2/3 Класс защиты обмотки IP21 (IP23) Напряжение бортового электрооборудования, (В) 24 Регулятор оборотов механический Система впуска воздуха с турбонаддувом Расположение цилиндров рядное Номинальный ток (А) 216 Объём системы охлаждения (л) 32 Замок горловины бака да Система аварийной остановки да Отключатель АКБ да Расход топлива при 50% мощности л/ч 18 Расход топлива при 100% мощности л/ч 34 Датчик уровня топлива да Генератор TSS-SA-120 Установленный аккумулятор Ah/V 2*80/24 Контроллер (Марка, модель) Контроллер Lovato RGK600 Язык интерфейса контроллера русский Система возбуждения SHUNT Техническое обслуживание 020241;500;1|020241;1 000;1|020469;1 000;1|020469;50;1|020469;250;1|020469;500;1|020470;250;1|020470;500;1|020470;1 000;1|020473;250;1|020473;500;1|020473;1 000;1|031740;50;1|031740;250;1|031740;500;1|031740;1 000;1|039625;500;1|039625;1 000;1|039625;50;1|039625;250;1|039654;50;1|039654;250;1|039654;500;1|039654;1 000;1 КПД генератора, % 94 Гарантия, срок (мес) 24 месяца/1000 моточасов Комплектация глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ Серия TSS Standart Двигатель Бренд двигателя TSS Производитель двигателя TSS Diesel Двигатель TSS Diesel TDK 132 6LT Рабочий объём двигателя (л) 7,01 Количество цилиндров 6 Рекомендуемый тип масла SAE 15W40/10W30 Ёмкость масляной системы (л) 17 Объём топливного бака (л) 320 Расход топлива при 75% мощности л/ч 26 Автономная работа на 75% нагрузки без дозаправ (ч) 12.3 Вид топлива дизель Глушитель промышленный Габариты Габаритные размеры (Д;Ш;В; мм) 2700x1140x1952 Габариты радиатора (раст. от пола, В, Ш, мм) 555, 690х650 Длина (мм) 2400 Ширина (мм) 880 Высота (мм) 1450 Высота рамы (мм) 200 Масса, кг 1570 Модификации АД-120С-Т400 -
Описание Дизельный генератор ТСС АД-120С-Т400 в погодозащитном кожухе с АВР 025085
Дизельная электростанция в уличном кожухе 120 кВт с АВР для резерва TSS Standart TTD 170TS серии TSS Standart серийно производится в России, на мощностях современного производственного комплекса группы компаний ТСС. Предназначен для снабжения трёхфазным электрическим током с напряжением 400 В, любых объектов-потребителей номинальной мощностью 120 кВт (150 кВА) и максимальной мощностью 132 кВт (165 кВА).
Почти 30 лет ГК ТСС проектирует и производит резервные дизельные генераторы для заказчиков в России, Беларуси, Казахстане, Кыргызстане, Армении, Узбекистане и других республиках бывшего Союза, что позволило накопить значительный опыт в реализации потребностей самого широкого круга потребителей.
Недорогие дизельные генераторы серии TSS Standart спроектированы с учётом типовых требований к резервному электроснабжению и поставляются наиболее часто на следующие объекты:
-
Коттеджные посёлки;
Вахтовые посёлки;
Магазины и торговые центры;
Строительные площадки;
Производственные предприятия;
Агропромышленные предприятия.
Преимущества ДГУ TSS Standart и их отличия от моделей других серий аналогичной мощности
Данная модель дизельной электростанции изначально спроектирована для максимально эффективной эксплуатации в режиме резервного источника энергоснабжения. Это важно, потому что ДГУ для резерва – самый востребованный и распространённый вариант эксплуатации данного оборудования. Особенности эксплуатации генераторной установки в резервном режиме заключаются в том, что большую часть срока службы станция не эксплуатируется, а лишь стоит на дежурстве. По накопленным отзывам реальных заказчиков данного оборудования, перебои в основных сетях электроснабжения случаются не чаще чем 2-3 раза в год, но по нормативам или по условиям проекта эксплуатации объекта, в электросистеме обязательно должен быть задействован дизель-генератор соответствующей мощности. Из этого следует, что наиболее важным преимуществом резервного дизельного генератора, после надёжности, является его низкая стоимость.
Резервная ДЭС TSS Standart обладает всем набором весомых преимуществ, включая:
-
высокая надёжность (которая подтверждается длительным сроком гарантийных обязательств);
низкая стоимость (относительно станций других серий аналогичной мощности);
сертифицировано для эксплуатации на территории стран Евразийского Союза;
доступная техническая поддержка и разветвлённая сеть авторизованных сервисных центров;
моторесурс ДГУ TSS Standart составляет 8000 часов до капитального ремонта;
недорогие и доступные расходные материалы и запчасти с быстрой доставкой в любой населённый пункт Евразийского союза;
каждая ДЭС проходит обязательное испытание под нагрузкой в заводской лаборатории, а результаты прилагаются к пакету сопроводительных документов.
Данный двигатель спроектирован исключительно для эксплуатации в составе дизельной электростанции и полностью оптимизирован для этой конкретной задачи, что позволяет использовать его ресурс с максимальной отдачей. Модели TSS Diesel собираются на современных роботизированных линиях передовых предприятий Китая, точно также как производятся двигатели ведущих европейских, американских и японских марок.
Данная линейка моторов использует технологии и элементы конструкции предыдущего поколения, что позволяет, во первых, сэкономить средства (речь всё-таки о резервных ДГУ, которые включаются не часто), а во вторых – это отработанная конструкция, прошедшая множество модернизаций и достигшая высокого уровня надёжности. Блок цилиндров из литого чугуна, надёжные турбонагнетатели системы забора воздуха, простые и надёжные ТНВД, система смазки на общедоступных моторных маслах, и обычный тосол в системе охлаждения – всё это делает двигатели этой серии крайне простыми в эксплуатации и техническом обслуживании.
Отдельно нужно отметить, что двигатели производятся на европейских технологических линиях, специально для ГК ТСС, на условиях ODM-контрактов. Подробные технические характеристики конкретного двигателя из состава данной дизельной электростанции приведены в таблице на этой странице.
Промышленный синхронный генератор TSS-SA-120 – трёхфазный ток с прекрасными характеристиками
Типовая система SHUNT включает в себя следующие компоненты и использует следующие принципы:
- автоматический регулятор напряжения (AVR) подключен к силовым шинам синхронного генератора;
- измерение напряжения производится на силовых шинах синхронного генератора;
- AVR (auto voltage regulator) производит обеспечивает генерацию и регулирование тока возбуждения обмоток, ориентируясь на выходное напряжение альтернатора;
Использование простых и отработанных решений в промышленном синхронном генераторе TSS SA обеспечивает высокую надёжность, и стабильность рабочих характеристик при всех штатных режимах эксплуатации оборудования. Генератор способен без негативных последствий выдерживать перегрузки до 150% по выходному току на протяжении 30 секунд. Детальные технические характеристики данной модели синхронного генератора ТСС СА вы можете посмотреть в таблице на данной странице.
Шкаф управления электростанцией TSS Standart расположен на несущей раме и обеспечивает удобный доступ к контроллеру в любых вариантах исполнения дизельного генератора. Внутри располагается автомат защиты генераторной установки. Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
На лицевой панели шкафа управления размещены органы управления и визуального контроля за работой генераторной установки. Панель управления дизельного генератора снабжена графическим дисплеем с русским языком и удобна в работе при любых условиях эксплуатации.
Органы управления позволяют осуществлять запуск и остановку ДГУ в ручном режиме. Система управления в автоматическом режиме осуществляет стабилизацию выходных параметров электроэнергии и подержание стабильной работы генераторной установки при изменяемой внешней электрической нагрузке.
Защита электрических цепей от перегрузки и короткого замыкания также осуществляется автоматически. Основой системы автоматики генераторной установки является цифровой контроллер, где на дисплее отображается основная информация о работе ДГУ.
В составе дизельной электростанции TSS Standart применяются контроллеры Lovato Electric (Италия), которые обеспечивают комплексный мониторинг ключевых рабочих параметров и гибкое управление во всех режимах эксплуатации.
Контроллер настроен в заводских условиях для максимального использования потенциала дизельного двигателя и синхронного генератора, но имеет возможность программирования и после установки на объекте заказчика.
Полностью русскоязычный интерфейс и удобный графический экран на который выводятся основные показатели работы оборудования. Имеет разъёмы для подключения различных модулей расширения, добавляющих новые возможности управления генераторным оборудованием.
ГК ТСС является официальным сертифицированным партнёром Lovato Electric и обладает штатом обученных специалистов для работы с контроллерами этой марки.
Оснащение ДГУ TSS Standart по 2-й степени автоматизации (с автозапуском / АВР)
В отличии от базовой комплектации, в конструкцию данной модели включены следующие системы:
- блок АВР (автоматический ввод резерва), который отвечает за обеспечение автоматического запуска ДГУ при возникновении проблем с основной сетью питания и переключение нагрузки, а также, автоматическую остановку и переключение источника при возобновлении подачи электрического тока в основной сети;
- система электроподогрева охлаждающей жидкости дизельного двигателя (функционирует за счёт внешнего источника электропитания), для поддержания его в состоянии высокой готовности к запуску и выводу на рабочий режим;
- система автоматической подзарядки бортовых аккумуляторов ДГУ для обеспечения полной готовности к пуску в любой момент (функционирует за счёт внешнего источника электропитания).
Данная модель дизельной электростанции укомплектована дополнительными системами в соответствии со 2-й степенью автоматизации, что означает значительное расширение её эксплуатационного потенциала.
В отличии от иных производителей, включающих в состав ДГУ только блок автозапуска, резервные генераторы серии TSS Standart второй степени автоматизации комплектуются в полном соответствии с отраслевыми стандартами и обеспечивают требуемый уровень автономности во всех доступных режимах эксплуатации.
ДГУ TSS Standart в капоте (погодозащитный кожух)
Некоторые преимущества ДГУ в погодозащитном кожухе:
- самый недорогой вариант ДГУ в кожухе;
- удобный доступ к точкам технического обслуживания;
- готовность к работе сразу после разгрузки на твёрдую и ровную площадку.
Кожух изготавливается из листовой стали толщиной не менее 1,5 мм, имеет проемы приточной и вытяжной вентиляции, защищенные стальными жалюзийными решетками
Кожух оснащен боковыми распашными дверями с замками, запираемыми на ключ. Они обеспечивают доступ к размещенному внутри оборудованию, для его обслуживания и ремонта
Кожух закреплен на раме генераторной установки болтовыми соединениями и имеет отверстия для строповки, что позволяет его легко и быстро снять, и обеспечить свободный доступ к оборудованию.
Резервная дизельная электростанция в капоте или погодозащитном кожухе – бюджетный вариант закрытой генераторной установки, предназначенный для эксплуатации под открытым небом в теплое время года. Прочная металлическая конструкция капота надёжно защищает ДГУ от несанкционированного доступа к агрегатам и элементам управления, а также, предохраняет от атмосферных осадков.
КОМПЛЕКТ ПОСТАВКИ
Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течении не менее 2-х часов наработки.
Гарантийные обязательства производителя ГК ТСС по моделям ДЭС ТСС Стандарт
- ВАЖНО - актуальная информация о сроках гарантийных обязательств на конкретную модель дизель генератора TSS Standart и её отдельные компоненты указывается в прилагаемом гарантийном талоне! На страницах сайта приводится только ознакомительная информация о сроках гарантии.
- На основные узлы и агрегаты дизель-генераторных установок серии TSS Standart установлен гарантийный срок эксплуатации сроком 2 года с даты поставки, либо наработка 1000 моточасов, в зависимости от того, какое событие наступит раньше.
- Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный интеркулер, регуляторы напряжения, топливный бак составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на прокладки, уплотнения, сальники, аккумуляторные батареи, подогреватели охлаждающей жидкости, масла, впускного коллектора, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, зарядные устройства, приводные ремни навесных агрегатов, замки кожухов, капотов, шкафов АВР и шкафов управления, термостаты, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона, либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TTd.
p class="one_chars_item_title_element"> Важная информация от производителя Важно - инжиниринговые подразделения производственного комплекса ГК ТСС продолжают работы по улучшению характеристик модели, ставя целью повышение надёжности установки и уменьшения её стоимости. В этой связи, производитель оставляет за собой право вносить изменения в конструкцию установки, как незначительные, так и ведущие к изменению её массогабаритных характеристик. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемой дизельной электростанции т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.
- автоматический регулятор напряжения (AVR) подключен к силовым шинам синхронного генератора;
-
-
Доставка по Москве в пределах МКАД стоит 500 руб и при наличии свободного транспорта возможна в этот же день, в крайнем случае - днем позже. Удобное время доставки согласуется непосредственно с клиентом.
Доставка за пределы МКАД по московской области включает стандартный столичный тариф 500 руб плюс 30 руб за каждый следующий километр.
Указанные тарифы действуют при условии доставки электростанций массой до 150 кг. Стоимость доставки более тяжелых моделей рассчитывается индивидуально.
Доставка по России осуществляется в любой регион одной из транспортной компаний после оплаты самой продукции, а стоимость доставки вы оплачиваете сотрудникам транспортной компании прямо на месте.
-
Профессиональный монтаж Дизельный генератор ТСС АД-120С-Т400 в погодозащитном кожухе с АВР
Профессионалы TSS-RUSSIA, являющиеся официальными представителями ГК ТСС, осуществляют установку и пусконаладку генераторов TSS.
- Выезд инженера на объект для консультаций по монтажу
- Ввод в эксплуатацию
- Подключение и настройка блоков АВР
- Осуществление гарантийного и сервисного обслуживания
- Консультация по вопросам эксплуатации генератора
