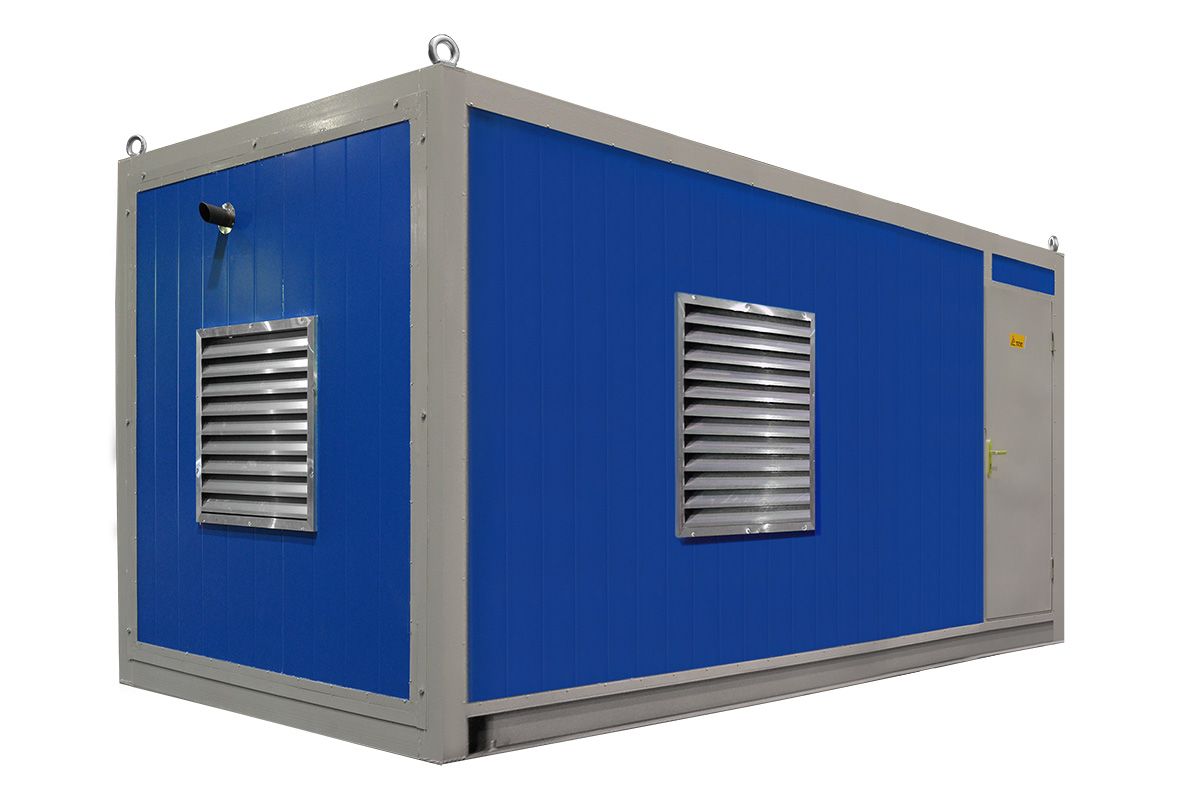

Дизельный генератор ТСС АД-100С-Т400 в контейнере 024743
Мощность ном., кВт | 100 |
Мощность макс., кВт | 110 |
Напряжение (В) | 230/400 |
Двигатель | TSS Diesel TDK 110 6LT |
Объём топливного бака (л) | 260 |
Габаритные размеры (Д;Ш;В; мм) | 3000x2300x2470 |
Масса, кг | 2650 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | FPT (Iveco) |
Масса, кг | 1400 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | FPT (Iveco) |
Масса, кг | 1250 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | Baudouin |
Масса, кг | 1955 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Масса, кг | 1620 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | Baudouin |
Масса, кг | 1955 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1550 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1300 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2050 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | Yuchai |
Масса, кг | 1534 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Масса, кг | 1620 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | Yuchai |
Масса, кг | 1534 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Масса, кг | 1620 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Масса, кг | 1620 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2050 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2050 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2050 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1550 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | Yuchai |
Масса, кг | 1154 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2050 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | Baudouin |
Масса, кг | 1955 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1300 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 2050 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 3850 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ММЗ |
Масса, кг | 2150 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 1500 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | TSS |
Масса, кг | 2650 |
Мощность ном., кВт | 100 |
Напряжение (В) | 230/400 |
Бренд двигателя | ЯМЗ |
Масса, кг | 3625 |
-
Технические характеристики Дизельный генератор ТСС АД-100С-Т400 в контейнере 024743
Общие характеристики Артикул 024743 Мощность ном., кВт 100 Мощность макс., кВт 110 Мощность ном., кВА 125 Мощность макс., кВА 137,5 Коэффициент мощности 0.8 Напряжение (В) 230/400 Количество фаз 3 Частота, Гц 50 Исполнение Контейнер Степень автоматизации 1 (ручной запуск) Тип кожуха Контейнер Степень изоляции H Точность регулировки напряжения (± %) 1 Регулятор напряжения да Количество опорных подшипников 1 Шаг обмотки 2/3 Класс защиты обмотки IP21 (IP23) Напряжение бортового электрооборудования, (В) 24 Регулятор оборотов механический Система впуска воздуха с турбонаддувом Расположение цилиндров рядное Номинальный ток (А) 180 Объём системы охлаждения (л) 32 Замок горловины бака да Система аварийной остановки да Отключатель АКБ да Расход топлива при 50% мощности л/ч 13.3 Расход топлива при 100% мощности л/ч 26.6 Датчик уровня топлива да Генератор TSS-SA-100 SAE 3/11,5 (М1,2) Установленный аккумулятор Ah/V 2*80/12 Контроллер (Марка, модель) Контроллер Lovato RGK600 Язык интерфейса контроллера русский Система возбуждения SHUNT КПД генератора, % 94 Гарантия, срок (мес) 24 месяца/1000 моточасов Комплектация глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ Серия TSS Standart Двигатель Бренд двигателя TSS Производитель двигателя TSS Diesel Двигатель TSS Diesel TDK 110 6LT Рабочий объём двигателя (л) 6,75 Количество цилиндров 6 Рекомендуемый тип масла SAE 15W40/10W30 Ёмкость масляной системы (л) 17 Объём топливного бака (л) 260 Расход топлива при 75% мощности л/ч 20 Автономная работа на 75% нагрузки без дозаправ (ч) 13 Вид топлива дизель Глушитель промышленный Габариты Габаритные размеры (Д;Ш;В; мм) 3000x2300x2470 Габариты радиатора (раст. от пола, В, Ш, мм) 590x670x620 Длина (мм) 2255 Ширина (мм) 900 Высота (мм) 1435 Высота рамы (мм) 220 Масса, кг 2650 Модификации АД-100С-Т400 -
Описание Дизельный генератор ТСС АД-100С-Т400 в контейнере 024743
Дизельный генератор 100 кВт в контейнере для резерва TSS Standart TTD 140TS CG серии TSS Standart серийно производится в России, на мощностях современного производственного комплекса группы компаний ТСС. Предназначена для снабжения трёхфазным электрическим током с напряжением 400 В, любых объектов-потребителей номинальной мощностью 100 кВт (125 кВА) и максимальной мощностью 110 кВт (137,5 кВА).
Почти 30 лет ГК ТСС проектирует и производит резервные дизельные генераторы для заказчиков в России, Беларуси, Казахстане, Кыргызстане, Армении, Узбекистане и других республиках бывшего Союза, что позволило накопить значительный опыт в реализации потребностей самого широкого круга потребителей.
Недорогие дизельные генераторы серии TSS Standart спроектированы с учётом типовых требований к резервному электроснабжению и поставляются наиболее часто на следующие объекты:
-
Коттеджные посёлки;
Вахтовые посёлки;
Магазины и торговые центры;
Строительные площадки;
Производственные предприятия;
Агропромышленные предприятия.
Преимущества ДГУ TSS Standart и их отличия от моделей других серий аналогичной мощности
Данная модель дизельной электростанции изначально спроектирована для максимально эффективной эксплуатации в режиме резервного источника энергоснабжения. Это важно, потому что ДГУ для резерва – самый востребованный и распространённый вариант эксплуатации данного оборудования. Особенности эксплуатации генераторной установки в резервном режиме заключаются в том, что большую часть срока службы станция не эксплуатируется, а лишь стоит на дежурстве. По накопленным отзывам реальных заказчиков данного оборудования, перебои в основных сетях электроснабжения случаются не чаще чем 2-3 раза в год, но по нормативам или по условиям проекта эксплуатации объекта, в электросистеме обязательно должен быть задействован дизель-генератор соответствующей мощности. Из этого следует, что наиболее важным преимуществом резервного дизельного генератора, после надёжности, является его низкая стоимость.
Резервная ДЭС TSS Standart обладает всем набором весомых преимуществ, включая:
-
высокая надёжность (которая подтверждается длительным сроком гарантийных обязательств);
низкая стоимость (относительно станций других серий аналогичной мощности);
сертифицировано для эксплуатации на территории стран Евразийского Союза;
доступная техническая поддержка и разветвлённая сеть авторизованных сервисных центров;
моторесурс ДГУ TSS Standart составляет 8000 часов до капитального ремонта;
недорогие и доступные расходные материалы и запчасти с быстрой доставкой в любой населённый пункт Евразийского союза;
каждая ДЭС проходит обязательное испытание под нагрузкой в заводской лаборатории, а результаты прилагаются к пакету сопроводительных документов.
Данный двигатель спроектирован исключительно для эксплуатации в составе дизельной электростанции и полностью оптимизирован для этой конкретной задачи, что позволяет использовать его ресурс с максимальной отдачей. Модели TSS Diesel собираются на современных роботизированных линиях передовых предприятий Китая, точно также как производятся двигатели ведущих европейских, американских и японских марок.
Данная линейка моторов использует технологии и элементы конструкции предыдущего поколения, что позволяет, во первых, сэкономить средства (речь всё-таки о резервных ДГУ, которые включаются не часто), а во вторых – это отработанная конструкция, прошедшая множество модернизаций и достигшая высокого уровня надёжности. Блок цилиндров из литого чугуна, надёжные турбонагнетатели системы забора воздуха, простые и надёжные ТНВД, система смазки на общедоступных моторных маслах, и обычный тосол в системе охлаждения – всё это делает двигатели этой серии крайне простыми в эксплуатации и техническом обслуживании.
Отдельно нужно отметить, что двигатели производятся на европейских технологических линиях, специально для ГК ТСС, на условиях ODM-контрактов. Подробные технические характеристики конкретного двигателя из состава данной дизельной электростанции приведены в таблице на этой странице.
Промышленный синхронный генератор TSS SA-100 – трёхфазный ток с прекрасными характеристиками
Типовая система SHUNT включает в себя следующие компоненты и использует следующие принципы:
- автоматический регулятор напряжения (AVR) подключен к силовым шинам синхронного генератора;
- измерение напряжения производится на силовых шинах синхронного генератора;
- AVR (auto voltage regulator) производит обеспечивает генерацию и регулирование тока возбуждения обмоток, ориентируясь на выходное напряжение альтернатора;
Использование простых и отработанных решений в промышленном синхронном генераторе TSS SA обеспечивает высокую надёжность, и стабильность рабочих характеристик при всех штатных режимах эксплуатации оборудования. Генератор способен без негативных последствий выдерживать перегрузки до 150% по выходному току на протяжении 30 секунд. Детальные технические характеристики данной модели синхронного генератора ТСС СА вы можете посмотреть в таблице на данной странице.
Шкаф управления электростанцией TSS Standart расположен на несущей раме и обеспечивает удобный доступ к контроллеру в любых вариантах исполнения дизельного генератора. Внутри располагается автомат защиты генераторной установки. Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
На лицевой панели шкафа управления размещены органы управления и визуального контроля за работой генераторной установки. Панель управления дизельного генератора снабжена графическим дисплеем с русским языком и удобна в работе при любых условиях эксплуатации.
Органы управления позволяют осуществлять запуск и остановку ДГУ в ручном режиме. Система управления в автоматическом режиме осуществляет стабилизацию выходных параметров электроэнергии и подержание стабильной работы генераторной установки при изменяемой внешней электрической нагрузке.
Защита электрических цепей от перегрузки и короткого замыкания также осуществляется автоматически. Основой системы автоматики генераторной установки является цифровой контроллер, где на дисплее отображается основная информация о работе ДГУ.
В составе дизельной электростанции TSS Standart применяются контроллеры Lovato Electric (Италия), которые обеспечивают комплексный мониторинг ключевых рабочих параметров и гибкое управление во всех режимах эксплуатации.
Контроллер настроен в заводских условиях для максимального использования потенциала дизельного двигателя и синхронного генератора, но имеет возможность программирования и после установки на объекте заказчика.
Полностью русскоязычный интерфейс и удобный графический экран на который выводятся основные показатели работы оборудования. Имеет разъёмы для подключения различных модулей расширения, добавляющих новые возможности управления генераторным оборудованием.
ГК ТСС является официальным сертифицированным партнёром Lovato Electric и обладает штатом обученных специалистов для работы с контроллерами этой марки.
Резервная ДЭС TSS Standart в контейнере
Резервный дизель-генератор TSS Standart в контейнере – полностью автономное энергетическое оборудование, способное работать в самых экстремальных условиях всех регионов России и стран Евразийского союза. Панельный блок-контейнер изначально спроектирован для обеспечения максимально комфортной эксплуатации установленного дизельного генератора и комплектов дополнительного оснащения.
Краткий перечень преимуществ контейнерных ДЭС TSS Standart:
- эксплуатация ДГУ в широком диапазоне внешних температур от -40С° до +40С° (от -60С° до +40С° для контейнеров арктического исполнения) за счёт комплекса внутренних систем кондиционирования, вентиляции и обогрева;
- возможность установки дополнительных топливных баков, систем подкачки топлива, систем долива моторного масла, систем удалённого мониторинга и управления;
- ДГУ в контейнере может устанавливаться под открытым небом и не требует монтажных работ;
- генераторная установка в контейнере надёжно защищена от несанкционированного проникновения и обеспечена шумоизоляцией, что допускает её установку вблизи зданий.
Базовая комплектация контейнера включает в себя систему пожаротушения, щит собственных нужд, основное и аварийное освещение, вентиляционные жалюзи с электроприводом, система газовыхлопа и другие модули;
КОМПЛЕКТ ПОСТАВКИ
Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течении не менее 2-х часов наработки.
Гарантийные обязательства производителя ГК ТСС по моделям ДЭС ТСС Стандарт
- ВАЖНО - актуальная информация о сроках гарантийных обязательств на конкретную модель дизель генератора TSS Standart и её отдельные компоненты указывается в прилагаемом гарантийном талоне! На страницах сайта приводится только ознакомительная информация о сроках гарантии.
- На основные узлы и агрегаты дизель-генераторных установок серии TSS Standart установлен гарантийный срок эксплуатации сроком 2 года с даты поставки, либо наработка 1000 моточасов, в зависимости от того, какое событие наступит раньше.
- Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный интеркулер, регуляторы напряжения, топливный бак составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на прокладки, уплотнения, сальники, аккумуляторные батареи, подогреватели охлаждающей жидкости, масла, впускного коллектора, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, зарядные устройства, приводные ремни навесных агрегатов, замки кожухов, капотов, шкафов АВР и шкафов управления, термостаты, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона, либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TTd.
Важная информация от производителя
Важно - инжиниринговые подразделения производственного комплекса ГК ТСС продолжают работы по улучшению характеристик модели, ставя целью повышение надёжности установки и уменьшения её стоимости. В этой связи, производитель оставляет за собой право вносить изменения в конструкцию установки, как незначительные, так и ведущие к изменению её массогабаритных характеристик. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемой дизельной электростанции т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.
- автоматический регулятор напряжения (AVR) подключен к силовым шинам синхронного генератора;
-
-
Доставка по Москве в пределах МКАД стоит 500 руб и при наличии свободного транспорта возможна в этот же день, в крайнем случае - днем позже. Удобное время доставки согласуется непосредственно с клиентом.
Доставка за пределы МКАД по московской области включает стандартный столичный тариф 500 руб плюс 30 руб за каждый следующий километр.
Указанные тарифы действуют при условии доставки электростанций массой до 150 кг. Стоимость доставки более тяжелых моделей рассчитывается индивидуально.
Доставка по России осуществляется в любой регион одной из транспортной компаний после оплаты самой продукции, а стоимость доставки вы оплачиваете сотрудникам транспортной компании прямо на месте.
-
Профессиональный монтаж Дизельный генератор ТСС АД-100С-Т400 в контейнере
Профессионалы TSS-RUSSIA, являющиеся официальными представителями ГК ТСС, осуществляют установку и пусконаладку генераторов TSS.
- Выезд инженера на объект для консультаций по монтажу
- Ввод в эксплуатацию
- Подключение и настройка блоков АВР
- Осуществление гарантийного и сервисного обслуживания
- Консультация по вопросам эксплуатации генератора
