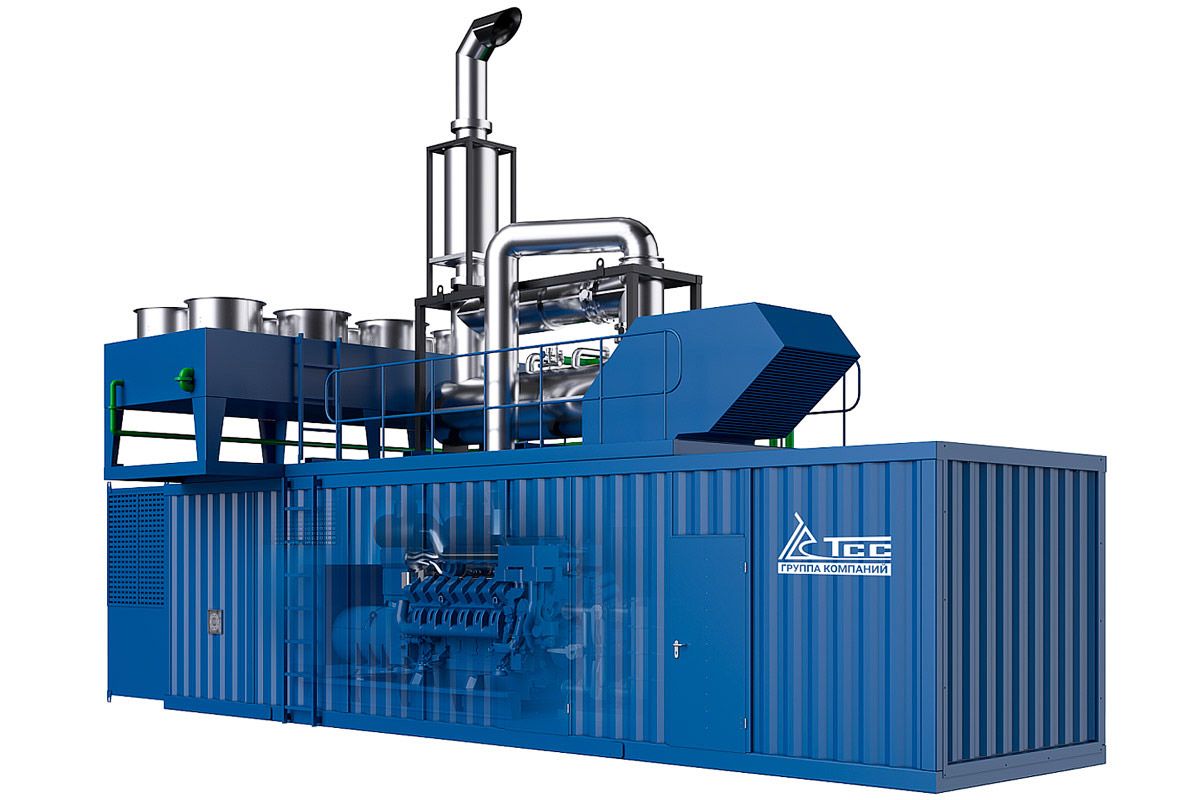

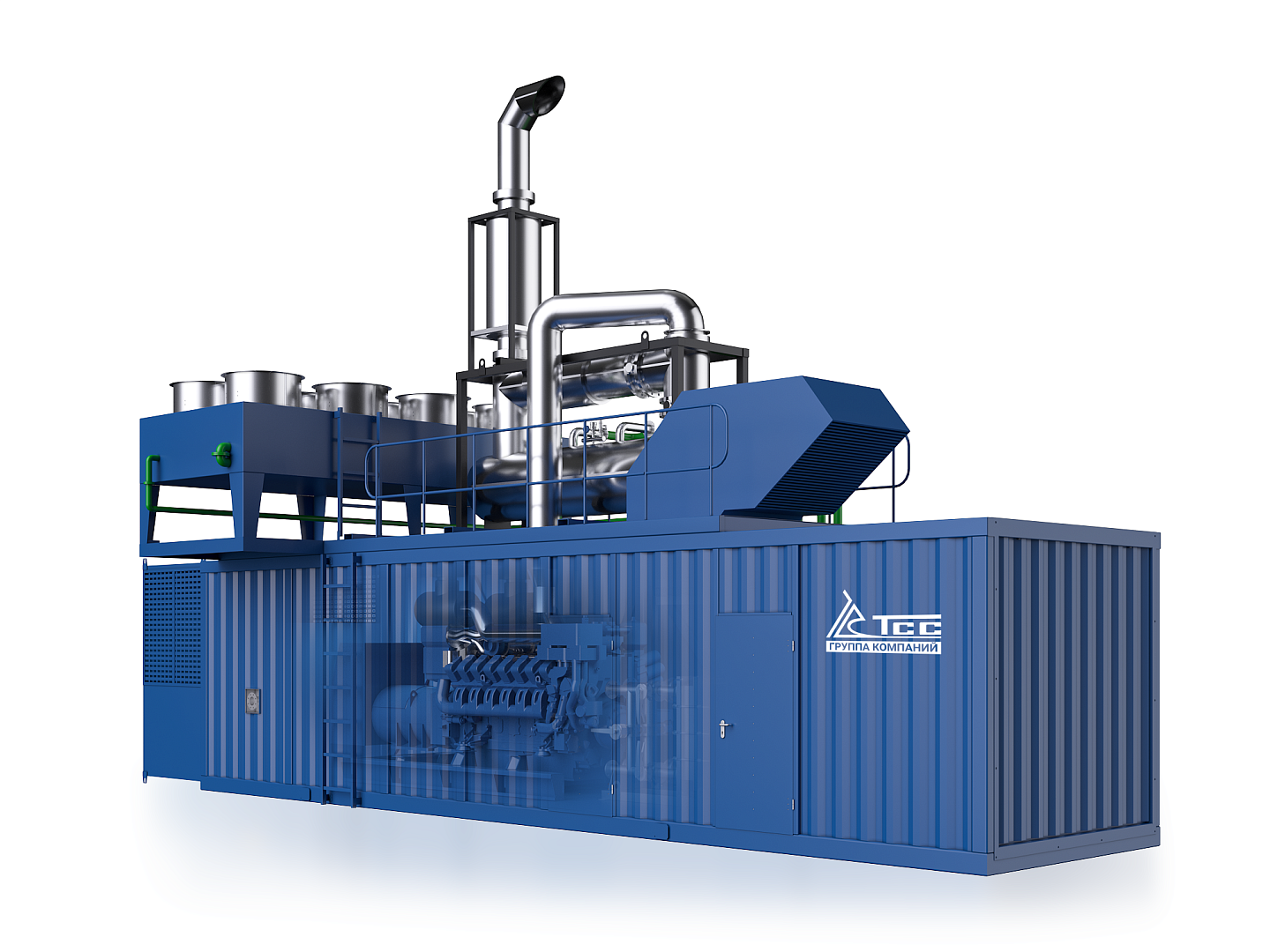

Газопоршневая электростанция TSS GE-1000 контейнерного исполнения 038625
Напряжение (В) | 400, 6300, 10500 |
Двигатель | Baudouin 16M33NG |
Габаритные размеры (Д;Ш;В; мм) | 14000х3000х3000 |
Масса, кг | 35000 |
-
Технические характеристики Газопоршневая электростанция TSS GE-1000 контейнерного исполнения 038625
Общие характеристики Артикул 038625 Напряжение (В) 400, 6300, 10500 Количество фаз 3 Частота, Гц 50 Удельный расход масла (г/кВт*ч) 0.2 Объём системы охлаждения (л) 130 Ресурс работы до кап. ремонта (ч) 40000 Модель генератора TSS-SA 1000 Электрическая мощность, кВт 1000 Режим работы Постоянный (COP) Тепловая мощность, кВт 1200 Двигатель Бренд двигателя Baudouin Двигатель Baudouin 16M33NG Количество цилиндров 16 Вид топлива Природный газ Частота вращения коленвала (об/мин) 1500 Габариты Габаритные размеры (Д;Ш;В; мм) 14000х3000х3000 Масса, кг 35000 -
Описание Газопоршневая электростанция TSS GE-1000 контейнерного исполнения 038625
Когенерационная установка 1 МВт TSS GE-1000 в контейнере предназначена для производства тепла и электроэнергии, используя в качестве топлива природный газ. Базовый вариант установки может конфигурироваться для соответствия потребностям конкретного объекта, TSS GE-1000 специально разработана с учётом разнообразных требований, возникающих при реализации различных проектов в области когенерации. Высокая эффективность установок линейки TSS GE базируется на внимании ко всем деталям, начиная от этапа проектирования, заканчивая заводскими испытаниями. Максимальная тепловая мощность данной станции составляет ~1200 кВт, а электрическая 1000 кВт.
ПОЧЕМУ СТОИТ ВЫБРАТЬ УСТАНОВКИ TSS GE ДЛЯ РЕАЛИЗАЦИИ СВОЕГО ПРОЕКТА
-
В настоящее время Группой компаний ТСС организована работа по решению задач, направленных на импортозамещение продукции, применяемой или планируемой к применению в производственной деятельности предприятий Российской Федерации.
Газопоршневые (когенерационные) электростанции TSS GE это не только качественное оборудование, позволяющее значительно снизить себестоимость получаемой электроэнергии и тепла, но и одно из решений по предотвращению рисков связанных с поставкой оборудования и запасных частей западными компаниями, отключения программного обеспечения в связи с санкциями в отношение РФ.
Высокая надёжность и неприхотливость, продолжительные сервисные интервалы, доступное сервисное обслуживание – всё это, а также другие достоинства установок данной серии, позволяют уверенно рекомендовать их для реализации самых ответственных проектов, связанных с построением или развитием систем электро- и теплоснабжения.
ВАЖНЫЕ ПРЕИМУЩЕСТВА СЕРИИ TSS GE
-
Главной объединяющей чертой когенерационных установок серии TSS GE является широкая гибкость при формировании модели для каждого конкретного проекта.
Газопоршневые когенерационные установки высокой мощности могут интегрироваться с сетями центрального теплоснабжения, при этом, вырабатываемая электроэнергия подаётся в распределительную энергосеть.
Установки TSS GE могут быть инсталлированы в машинный зал промышленного предприятия для интеграции в существующую энергосеть или в качестве основы такой сети, обеспечивающей выработку тепловой и электрической энергии.
Двигатели французской марки Baudouin нуждаются в особом представлении, потому что, являясь легендарным производителем судовых моторов, эта марка совершенно не знакома производителям когенерационных установок, но всё меняется. Сегодня, марка Baudouin уже нашла свою нишу в производстве газопоршневых электростанций и можно ожидать широкого распространения этих моделей, в силу комплекса их превосходных характеристик и выгодой стоимости.
Преимущества двигателя Baudouin 16М33NG
Газопоршневые установки 1 МВт (1000 кВт) серийно производится производится конвейере производственного комплекса ГК ТСС. Высокие характеристики газопоршневых электростанций мощностью 1000 кВт обеспечиваются применением в их составе надежных французских двигателей марки Baudouin Moteurs ( ГК ТСС имеет статус официального партнёра Moteurs Baudouin). Они отличается высоким уровнем надежности, ресурсом, увеличенной периодичностью обслуживания.
Двигатель и блок
- Блок цилиндров изготовлен из высокопрочного чугуна со смотровыми люками на каждый цилиндр;
- Раздельные чугунные головки цилиндров с 4 клапанами;
- Коленчатый вал из высоколегированной стали с индукционной закалкой коренных, шатунных шеек и галтелей;
- Охлаждаемые смазочным маслом поршни из алюминиевого сплава с высококачественными поршневыми кольцами;
Электрическая система
- Электрический стартер 24 В и зарядный генератор;
- Блок управления двигателем, датчики температуры и давления смеси на впуске, датчик фазы газораспределения, датчик температуры воды, датчик кислорода в отработавших газах, датчик частоты вращения коленчатого вала, электронная дроссельная заслонка, индивидуальные катушки зажигания на каждый цилиндр, высоковольтные провода и свечи зажигания с двойными платиновыми электродами;
Блок управления двигателем
Собирает сигналы от датчиков, преобразует и передает управляющие сигналы, управляет работой электронной дроссельной заслонки, топливного клапана, а также моментом и последовательностью зажигания в каждом цилиндре.
Система подачи воздуха и системы выпуска
- Турбокомпрессор оптимизирован для работы в составе генераторной установки;
- Специальный воздушный фильтр с индикатором засоренности;
- Экранированный выпускной коллектор;
Топливная система
- Двигатель работает на обедненной топливной смеси;
- Внешнее смесеобразование в смесителе, электронное управление соотношением газ-воздух;
- Электронная система управления фирмы Woodward, элементы системы зажигания фирмы Bosch;
- Топливная система, состоящая из редуктора давления, газового фильтра низкого давления, газового смесителя, комплекта проводов, блока управления двигателем;
- В качестве топлива используется природный газ, устьевой газ, биогаз, свалочный газ и газ из угольного пласта;
Система смазки
- Полнопоточные центробежные масляные фильтры;
- Фильтр смазочного масла со сменным фильтрующим элементом;
- Охлаждаемый водой масляный теплообменник;
ВАРИАНТЫ ИСПОЛНЕНИЯ КОГЕНЕРАЦИОННОЙ УСТАНОВКИ 1000 КВТ TSS GE-1000
Открытое исполнение – вариант для размещения в звукоизолированном машинном зале промышленного предприятия. Это самый бюджетный вариант, при этом, допускающий широкие вариации по части размещения элементов когенерационной установки непосредственно на объекте. Открытая когенерационная установка 1000 кВт может размещаться в модульных конструкциях, по желанию заказчика.
Контейнерное исполнение газопоршневой установки 1 МВт – штатный вариант поставки когенерационной станции, при котором технологические элементы системы размещены внутри и на крыше прочной рамной конструкции контейнера. Когенерационная установка 1000 кВт в контейнере может устанавливаться под открытым небом, при этом, всё оборудование надёжно защищено и от природных осадков, и от воздействия низких температур окружающей среды. Производственный комплекс ГК ТСС серийно выпускает несколько модельных линеек прочных блок-контейнеров для размещения различного оборудования, включая когенерационные установки. Новейшее оборудование по металлообработке и многолетний опыт в проектировании, и производстве нестандартных решений по пакетированию сложного электротехнического и силового оборудования позволяет уверенно говорить о готовности реализовать проект любой сложности в области производства модульных конструкций для размещения когенерационных установок любой мощности и компоновки.
Контейнерное исполнение – штатный вариант поставки когенерационной станции, при котором технологические элементы системы размещены внутри и на крыше прочной рамной конструкции контейнера.
Когенерационная установка 1000 кВт в контейнере может устанавливаться под открытым небом, при этом, всё оборудование надёжно защищено и от природных осадков, и от воздействия низких температур окружающей среды.
Производственный комплекс ГК ТСС серийно выпускает несколько модельных линеек прочных блок-контейнеров для размещения различного оборудования, включая когенерационные установки.
Новейшее оборудование по металлообработке и многолетний опыт в проектировании, и производстве нестандартных решений по пакетированию сложного электротехнического и силового оборудования.
Опыт позволяет уверенно говорить о готовности реализовать проект любой сложности в области производства модульных конструкций для размещения когенерационных установок любой мощности и компоновки.
Достоинства установок данной серии позволяют уверенно рекомендовать их для реализации самых ответственных проектов, связанных с построением или развитием систем электро- и теплоснабжения.
Обратитесь к нашим специалистам прямо сейчас, для консультаций по подбору оборудования, производству модульных систем для пакетирования когенерационных станций и для решения любых других задач, связанных с дизельными и газопоршневыми электростанциями.
-
-
Доставка по Москве в пределах МКАД стоит 500 руб и при наличии свободного транспорта возможна в этот же день, в крайнем случае - днем позже. Удобное время доставки согласуется непосредственно с клиентом.
Доставка за пределы МКАД по московской области включает стандартный столичный тариф 500 руб плюс 30 руб за каждый следующий километр.
Указанные тарифы действуют при условии доставки электростанций массой до 150 кг. Стоимость доставки более тяжелых моделей рассчитывается индивидуально.
Доставка по России осуществляется в любой регион одной из транспортной компаний после оплаты самой продукции, а стоимость доставки вы оплачиваете сотрудникам транспортной компании прямо на месте.
-
Профессиональный монтаж Газопоршневая электростанция TSS GE-1000 контейнерного исполнения
Профессионалы TSS-RUSSIA, являющиеся официальными представителями ГК ТСС, осуществляют установку и пусконаладку генераторов TSS.
- Выезд инженера на объект для консультаций по монтажу
- Ввод в эксплуатацию
- Подключение и настройка блоков АВР
- Осуществление гарантийного и сервисного обслуживания
- Консультация по вопросам эксплуатации генератора
