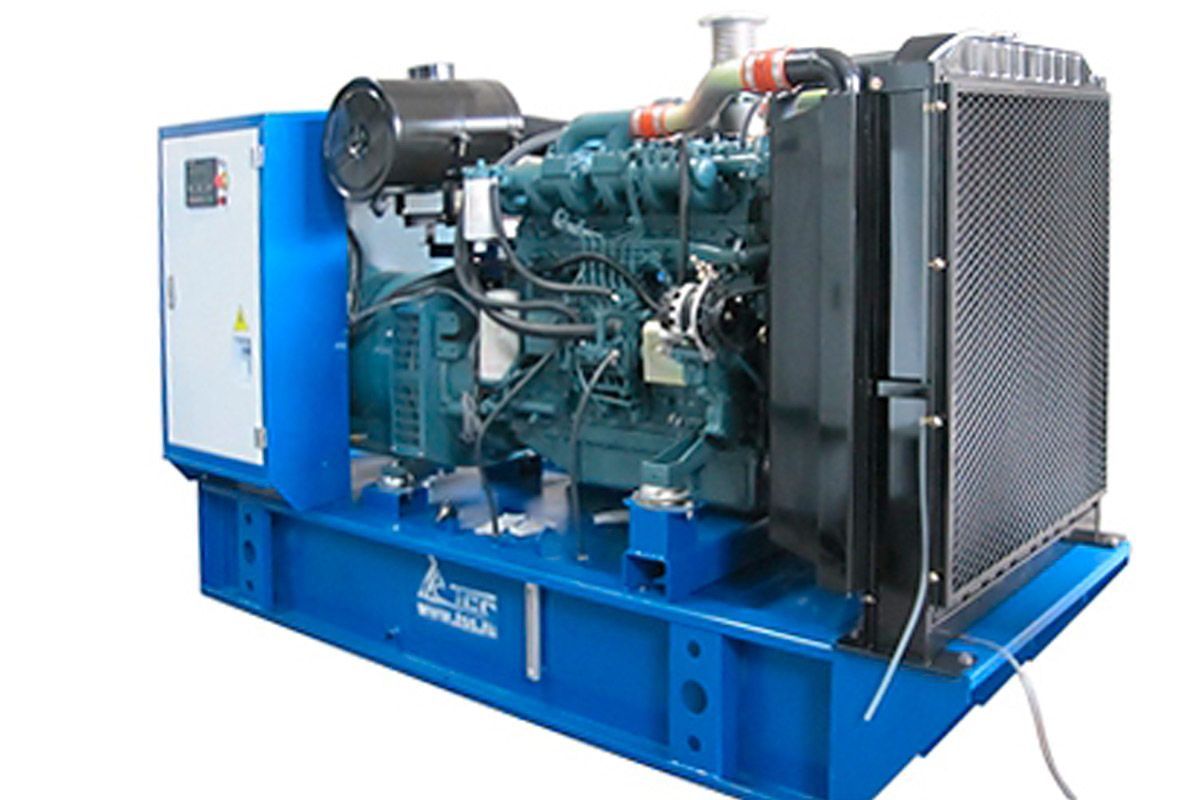

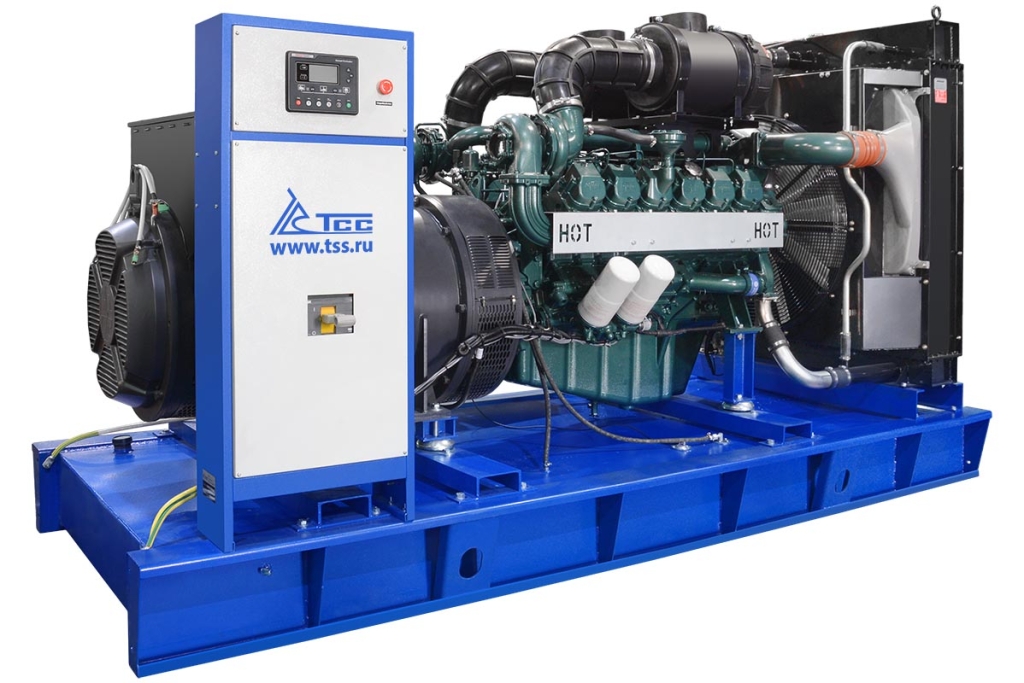

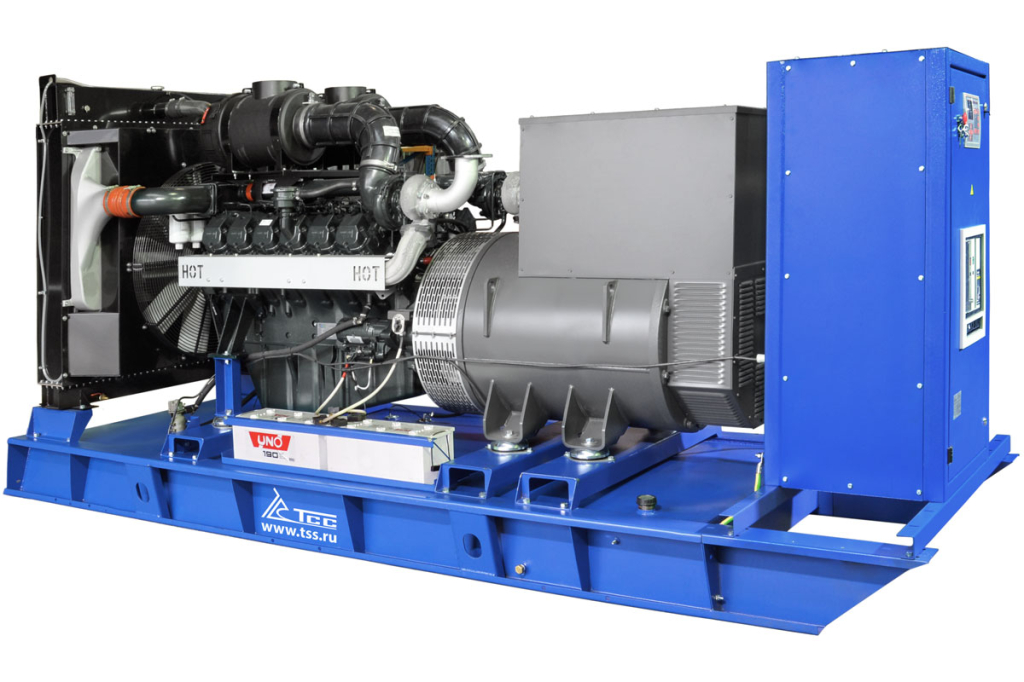

Дизельный генератор ТСС АД-544С-Т400-1РМ17 (Mecc Alte) 015106
Мощность ном., кВт | 544 |
Мощность макс., кВт | 598 |
Напряжение (В) | 230/400 |
Двигатель | Hyundai Doosan DP222LB |
Объём топливного бака (л) | 1050 |
Габаритные размеры (Д;Ш;В; мм) | 3550х1550х2030 |
Масса, кг | 3450 |
-
Технические характеристики Дизельный генератор ТСС АД-544С-Т400-1РМ17 (Mecc Alte) 015106
Общие характеристики Артикул 015106 Мощность ном., кВт 544 Мощность макс., кВт 598 Мощность ном., кВА 680 Мощность макс., кВА 748 Коэффициент мощности 0.8 Напряжение (В) 230/400 Количество фаз 3 Частота, Гц 50 Исполнение Открытое Степень автоматизации 1 (ручной запуск) Тип кожуха Открытое Степень изоляции H Точность регулировки напряжения (± %) 0.5 Регулятор напряжения DER1 Количество опорных подшипников 1 Шаг обмотки 2/3 Класс защиты обмотки IP23 Напряжение бортового электрооборудования, (В) 24 Регулятор оборотов электронный Система впуска воздуха с турбонаддувом и промежуточным охлаждением воздуха Расположение цилиндров V-образное Уровень шума (dB/7м) 98 Номинальный ток (А) 983 Объём системы охлаждения (л) 114 Замок горловины бака да Система аварийной остановки да Отключатель АКБ да Расход топлива при 50% мощности л/ч 73 Расход топлива при 100% мощности л/ч 147.1 Датчик уровня топлива да Генератор Mecc Alte ECO40-2L SAE 1/14 (544 кВт) Установленный аккумулятор Ah/V 2*190/12 Контроллер (Марка, модель) Контроллер Lovato RGK800 Ресурс работы до кап. ремонта (ч) 40000 Язык интерфейса контроллера русский Система возбуждения MAUX Экологический класс Без экологического класса КПД генератора, % 95.0 Гарантия, срок (мес) 36 месяцев/2000 моточасов Комплектация глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция заправлена маслом и ОЖ Серия TSS Premium Двигатель Бренд двигателя Doosan Производитель двигателя Hyundai Doosan Двигатель Hyundai Doosan DP222LB Рабочий объём двигателя (л) 21,927 Количество цилиндров 12 Рекомендуемый тип масла SAE 15W40, API CH-4 Ёмкость масляной системы (л) 40 Объём топливного бака (л) 1050 Расход топлива при 75% мощности л/ч 109.2 Автономная работа на 75% нагрузки без дозаправ (ч) 9.6 Вид топлива дизель Глушитель промышленный Габариты Габаритные размеры (Д;Ш;В; мм) 3550х1550х2030 Длина (мм) 3550 Ширина (мм) 1550 Высота (мм) 2030 Высота рамы (мм) 300 Масса, кг 3450 Модификации АД-544С-Т400 -
Описание Дизельный генератор ТСС АД-544С-Т400-1РМ17 (Mecc Alte) 015106
Дизельный генератор TSS Doosan мощностью 544 кВт предназначен для работы как в качестве, так и в качестве основного источника электроснабжения. Установка спроектирована на базе высокоэффективного и надёжного двигателя Doosan DP222LB, который был разработан для применения в составе оборудования ДГУ. Применяемый в составе оборудования ДГУ 12-цилиндровый V-образный двигатель рабочим объёмом 21,9 л производится в Южной Корее. Синхронный трёхфазный генератор Mecc Alte ECO40-2L производится на заводе компании в Великобритании и отвечает самым высоким требованиям в этой области. Компания Mecc Alte является итальянской компанией, входящей в пятёрку лучших производителей генераторов переменного тока. Система управления дизельной электростанции ТСС АД-544С-Т400-1РМ17 (Mecc Alte) построена на базе многофункционального контроллера Lovato RGK800 с микропроцессорным управлением. По желанию заказчика ДГУ может быть оснащена уже успевшим хорошо себя зарекомендовать контроллером управления ДГУ Smartgen HGM-6120.

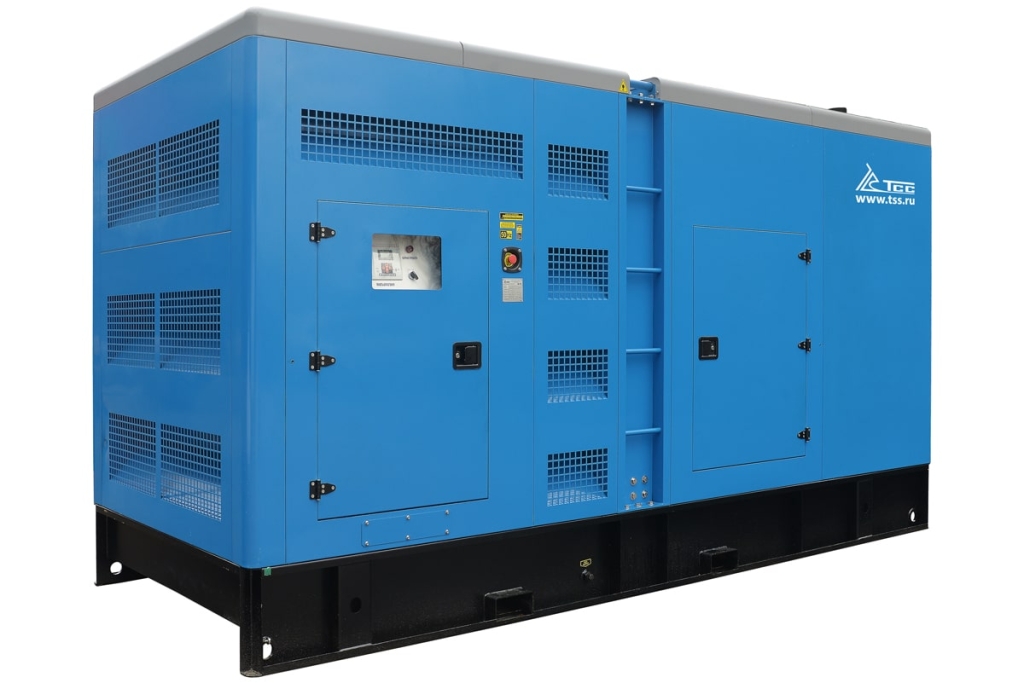

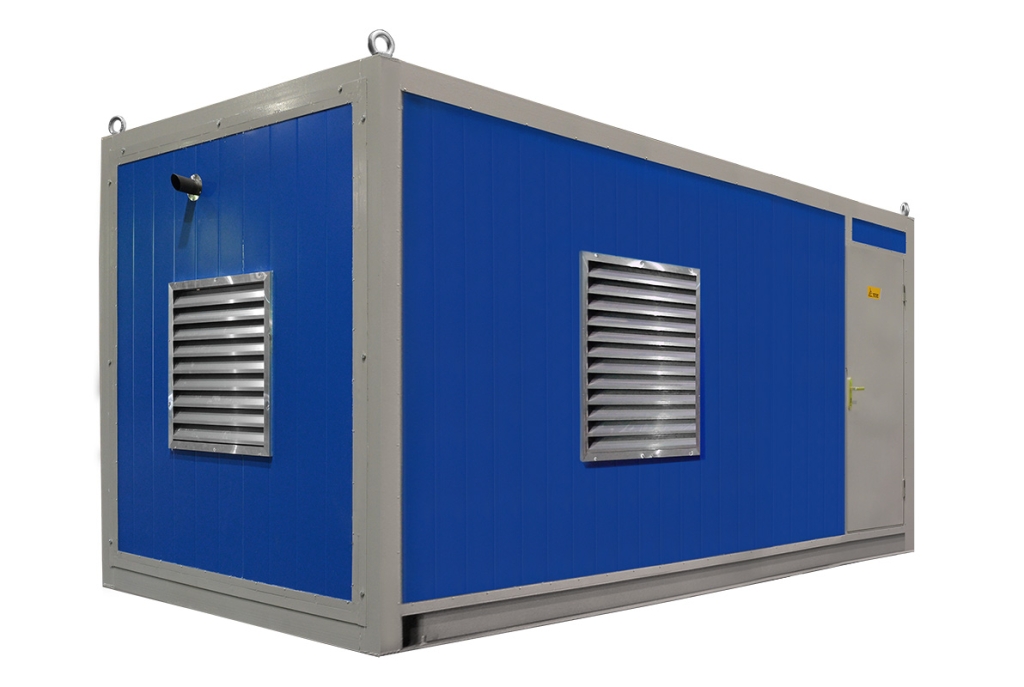

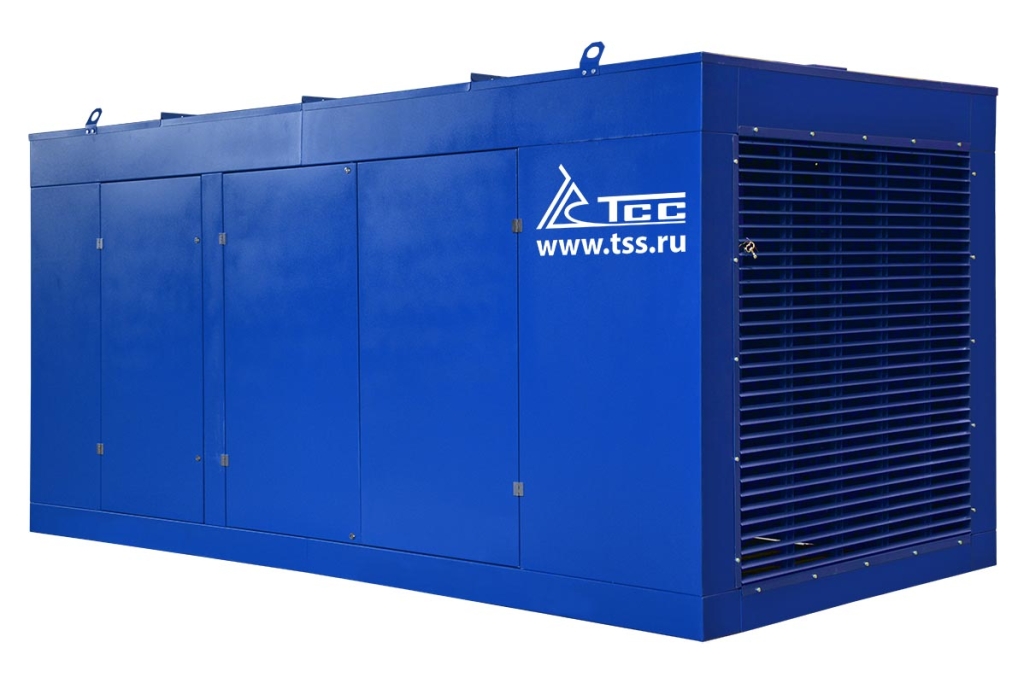

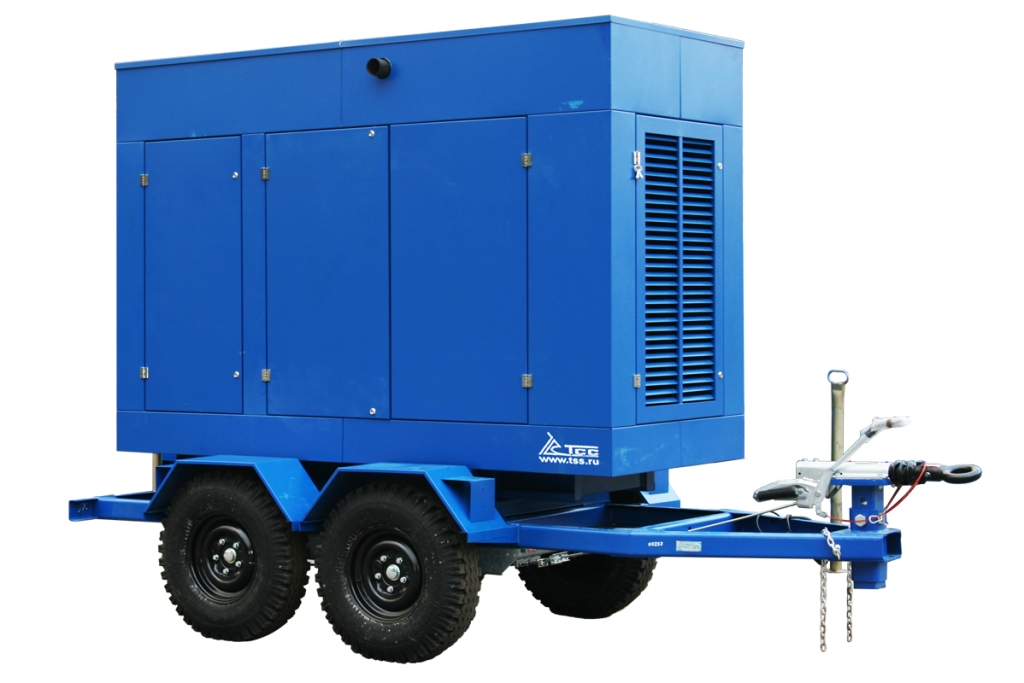

Дизель генератор Doosan мощностью 544кВт может поставляться в различных вариантах исполнения, включая контейнерное или мобильное исполнение (на прицепе), а также комплектоваться широким набором дополнительного оборудования, значительно расширяющего возможности базового исполнения установки.
Основные варианты применения:
- Резервное электроснабжение системы жизнеобеспечения, операционных в больницах или роддомах.
- Основное энергоснабжение бурового и насосного оборудования нефте-газовой отрасли.
- Резервное энергоснабжение при чрезвычайных ситуациях для МЧС и аварийных служб.
- Основное энергоснабжение строительного оборудования.
Базовая комплектация:
- Дизельные двигатели жидкостного охлаждения, рядные и V-образные верхнеклапанные, с турбонаддувом и промежуточным охлаждением воздуха с непосредственным впрыском топлива, водовоздушным охлаждением и регулятором частоты вращения, установленным навесным оборудованием и системами обеспечения;
- Генератор Mecc Alte - одноопорный, беcщеточный, синхронный, четырехполюсной с обратными диодами, с самовозбуждением и автоматическим регулятором напряжения (AVR);
- Рама с интегрированным топливным баком, оснащенным сливным краном. Устройство рамы позволяет производить такелажные работы без дополнительных приспособлений;
- Система электропитания с аккумуляторными батареями, генератором, пусковым стартером;
- Шкаф управления с автоматическим или ручным запуском (зависит от степени автоматизации).
Преимущества двигателей Doosan:
- Высокое качество сборки, надёжность и долговечность;
- Топливная экономичность благодаря применению технологии прямого впрыска топлива и мощного топливного насоса высокого давления фирм Zexel или Bosch;
- Усовершенствованная система подачи воздуха;
- Усилены узлы двигателя, наиболее подверженные нагрузке;
- Гарантированная выходная мощность (0+3%);
- Низкий уровень выброса выхлопных газов;
- Низкий уровень шума;
- Сбалансированная конструкция, уменьшающая вибрации;
- Сменные вкладыши цилиндров для обеспечения максимальной ремонтопригодности и жизненного цикла двигателя;
- Неприхотливость, простота в эксплуатации и обслуживании;
- Низкие требования к качеству топлива и смазочных материалов;
- Программная поддержка оптимальных режимов работы двигателя.
Шкаф управления электростанцией:
Шкаф управления ДГУ производства компании ТСС разрабатывается, изготавливается и программируется индивидуально для каждой станции, основываясь на пожеланиях заказчика и конкретного предназначения станции. ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей.
На лицевой панели ШУЭ расположены:
- Замок;
- Автоматический выключатель;
- Контроллер;
- Выключатель питания контроллера;
- Кнопка аварийного останова;
- Звуковой сигнализатор.
ГАРАНТИЯ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
- Важно - актуальная информация о сроках гарантийных обязательств на конкретную модель дизельной электростанции TSS Prof и её отдельные компоненты указывается в прилагаемом гарантийном талоне! На страницах сайта приводится только ознакомительная информация о сроках гарантии.
- Срок гарантии на Оборудование (дизельные генераторные установки - ДГУ) серии Prof составляет 36 месяцев с даты продажи нового Оборудования 1 первому владельцу , либо наработка в количестве 2000 моточасов, в зависимости от того, какое событие наступит раньше, но не более 39 месяцев с даты выдачи гарантийного талона на Оборудование, указанной на лицевой стороне настоящего Гарантийного талона. При отсутствии в гарантийном талоне указания на дату продажи Оборудования либо при наличии в гарантийном талоне незаполненных граф о продавце Оборудования, срок гарантии на Оборудование будет составлять 36 месяцев с даты выдачи гарантийного талона либо наработка в количестве 2000 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный и водо-воздушный интеркулеры, регуляторы напряжения, топливный бак составляет 36 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на прокладки, уплотнения, сальники, датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, подогреватели охлаждающей жидкости, масла, впускного коллектора, приводные ремни навесных агрегатов, термостаты составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на аккумуляторные батареи, зарядные устройства, замки кожухов, капотов, шкафов АВР и шкафов управления, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.
- Всегда в наличии запасные части и расходные материалы.
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора.
-
-
Доставка по Москве в пределах МКАД стоит 500 руб и при наличии свободного транспорта возможна в этот же день, в крайнем случае - днем позже. Удобное время доставки согласуется непосредственно с клиентом.
Доставка за пределы МКАД по московской области включает стандартный столичный тариф 500 руб плюс 30 руб за каждый следующий километр.
Указанные тарифы действуют при условии доставки электростанций массой до 150 кг. Стоимость доставки более тяжелых моделей рассчитывается индивидуально.
Доставка по России осуществляется в любой регион одной из транспортной компаний после оплаты самой продукции, а стоимость доставки вы оплачиваете сотрудникам транспортной компании прямо на месте.
-
Профессиональный монтаж Дизельный генератор ТСС АД-544С-Т400-1РМ17 (Mecc Alte)
Профессионалы TSS-RUSSIA, являющиеся официальными представителями ГК ТСС, осуществляют установку и пусконаладку генераторов TSS.
- Выезд инженера на объект для консультаций по монтажу
- Ввод в эксплуатацию
- Подключение и настройка блоков АВР
- Осуществление гарантийного и сервисного обслуживания
- Консультация по вопросам эксплуатации генератора
