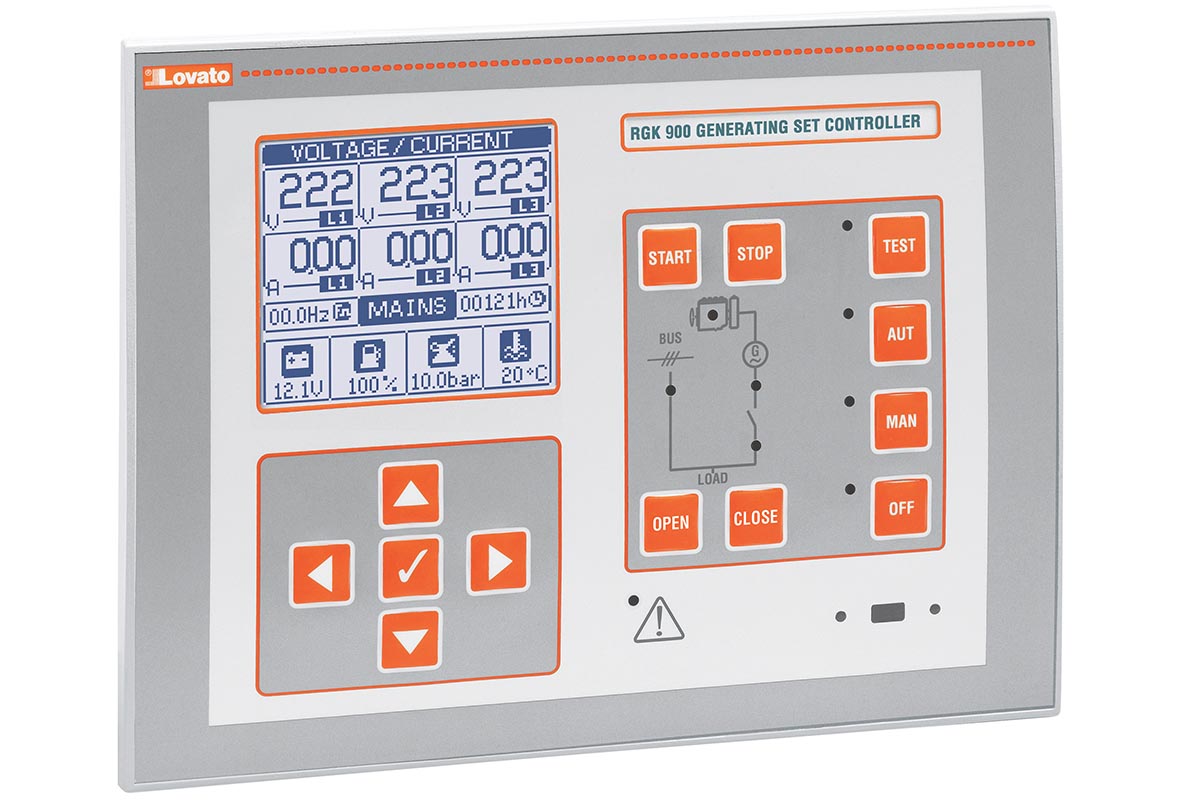

Контроллер Lovato RGK900SA

Артикул: 016869
Много
Количество
Контроллер RGK900SA был разработан с использованием самых современных технологий с целью обеспечения параллельной работы генераторных установок. Выполненный в компактном корпусе, с применением высококачественных компонентов, RGK900SA объединил в себе современный дизайн передней панели с практичностью установки и возможностью установки до 4-ех модулей расширения EXP. Графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
  • Описание

    Контроллер RGK900SA был разработан с использованием самых современных технологий с целью обеспечения параллельной работы генераторных установок. Выполненный в компактном корпусе, с применением высококачественных компонентов, RGK900SA объединил в себе современный дизайн передней панели с практичностью установки и возможностью установки до 4-ех модулей расширения EXP. Графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.


    Схема элементов управления контролера Lovato RGK900SA




    Основные характеристики

    • управление процессом синхронизации в автоматическом режиме и обеспечение параллельной работы нескольких генераторных установок
    • расширенные функции управления мощностью и распределением нагрузки
    • графический ЖК-дисплей разрешением 128x112 пикселей, с подсветкой, с 4-мя уровнями серого цвета
    • 13 функциональных кнопок и кнопок настройки
    • встроенный зуммер (отключаемый)
    • 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ
    • многоязычный (включая русский язык) интерфейс управления
    • шина расширения с 4-мя разъмами для подключения модулей расширения серии EXP:
      • интерфейсы связи RS232, RS485, USB, Ethernet, GSM/GPRS
      • дополнительные дискретные входы/выходы, статические или релейные выходы
      • аналоговые входы/выходы для измерения напряжения, тока, температуры от датчика температуры PT100
    • расширенные программируемые функции для входов/выходов
    • управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью внешних входов
    • встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями
    • аварийная сигнализация полностью настраиваемая пользователем
    • высокая точность измерений TRMS
    • вход измерения напряжения сети "3 фазы + нейтраль"
    • вход измерения напряжения генератора ДГУ "3 фазы + нейтраль"
    • вход измерения токов нагрузки "3 фазы + нейтраль или земля"
    • вход измерения силы тока сети
    • электропитание от аккумуляторной батареи 12-24 В пост. тока
    • вынесенный на переднюю панель гальванически развязанный высокоскоростной интерфейс для программирования, совместимый с USB и WiFi и поддержкой IP65
    • 4 аналоговых входа для подключения резистивных датчиков:
      • давления масла
      • температура охлаждающей жидкости
      • уровня топлива в баке
      • программируемый
    •  13 дискретных входов:
      • 12 программируемых, отрицательных
      • 1 для кнопки экстренного останова, положительный
    •  10 дискретных выходов:
      • 6 защищенных положительных статических выходов
      • 3 релейных выхода
      • 1 импульсный статический выход
    • вход pick-up и W для считывания частоты вращения коленвала двигателя
    • интерфейс CAN (J.1939) для двигателей с ЭБУ
    • изолированный интерфейс CAN для распределения нагрузки между генераторными установками и управления мощностью. Макс. 32 ДГУ
    • управление регулятором оборотов двигателя посредством программируемого аналогового выхода или посредством интерфейса CAN / J1939
    • управление автоматическим регулятором напряжения (AVR) посредством программируемого аналогового выхода
    • часы реального времени с энергосберегающим режимом
    • память на 250 событий
    • поддержка внешних аварийных сигналов и внешних устройств.

  • Характеристики
    Напряжение (В)7 - 36
    Масса, кг1
    ЕмкостьЕмкость
    Артикул016869
    Гарантия, срок (мес)12
    Частота, Гц45…65 – 360…440
    Комплектацияупаковка, крепёж, паспорт, контроллер
    Язык интерфейса контроллерарусский
    Выбор режима измеренияда
    Интерфейс USBопция
    Интерфейс RS-232опция
    Функция задержки запускада
    Функция задержки останова (для охлаж. двигателя)да
    Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)50 - 720
    Интерфейс RS-485 (ModBUS RTU)да
    Интерфейс Ethernetопция
    Счетчик часов наработкида
    Потребляемая мощность, Вт4,8
    Индикация температуры охлаждающей жидкостида
    Сигнал тревоги - неудачный запуск ДГУда
    Индикация давления маслада
    Сигнал/останов ДГУ от датчика темп ОЖда
    Индикация коэффициент мощности (cosφ)да
    Сигнал/останов ДГУ от датчика давл маслада
    Индикация напряжения аккумулятора (В)да
    Сигнал/останов ДГУ от датчика оборотов двигда
    Индикация активной мощности по 3ф. (кВт)да
    Звуковой сигнал общей авариида
    Индикация мощности (кВт)да
    Сигнал тревоги - общее предупреждениеда
    Индикация суммарной активной мощности (кВт)да
    Сигнал тревоги - показатель низкого уровня топливада
    Индикация суммарной реактивной мощности (кВАр)да
    Сигнал тревоги/останов ДГУ - Общая неисправностьда
    Счётчик выработанной электроэнергии (кВт/ч)да
    Контроль напряжения АКБда
    Индикация последовательности чередования фазда
    Контроль напряжения зарядного генераторада
    Отключение по низкому уровню маслада
    Индикация уровня топлива в бакеда
    Индикация силы токада
    Журнал событийда
    Индикация числа оборотов двигателяда
    Останов по низкому напряжениюда
    Частотомерда
    Класс защитыIP65
    Интерфейс CAN (J.1939)да
